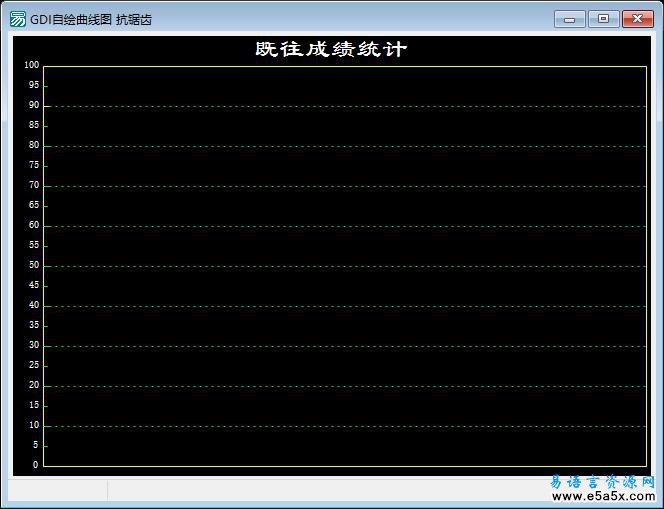

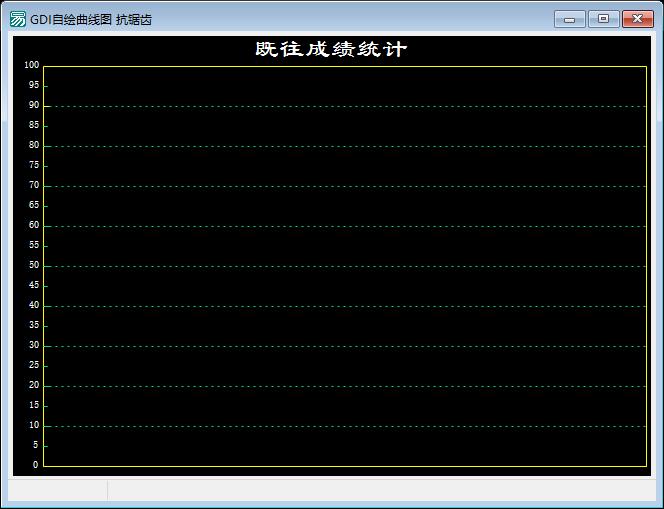

易语言GDI绘曲线图源码

系统结构:画框架,加入数值,消息处理,还原原来数值,取设备场景_,释放设备场景_,BeginPaint,EndPaint,选入设备场景_,DeleteObject,SetWindowLongA,创建设备位图_,复制场景位图_,创建内存场景_,删除设备场景_,创建纯色刷子_,FillRect,呼叫窗口函数地址_,

======窗口程序集1
           |  |
           |  |------ __启动窗口_尺寸被改变
           |  |
           |  |------ __启动窗口_创建完毕
           |  |
           |  |------ 画框架
           |  |
           |  |------ 加入数值
           |  |
           |  |------ _成绩统计_将被销毁
           |  |
           |  |------ 消息处理
           |  |
           |  |------ 还原原来数值
           |  |
           |  |------ _图片框1_鼠标位置被移动
           |  |
           |  |------ _图片框1_被双击
           |  |
           |  |
======调用的Dll
           |  |
           |  |---[dll]------   取设备场景_
           |  |
           |  |---[dll]------   释放设备场景_
           |  |
           |  |---[dll]------   BeginPaint
           |  |
           |  |---[dll]------   EndPaint
           |  |
           |  |---[dll]------   选入设备场景_
           |  |
           |  |---[dll]------   DeleteObject
           |  |
           |  |---[dll]------   SetWindowLongA
           |  |
           |  |---[dll]------   创建设备位图_
           |  |
           |  |---[dll]------   复制场景位图_
           |  |
           |  |---[dll]------   创建内存场景_
           |  |
           |  |---[dll]------   删除设备场景_
           |  |
           |  |---[dll]------   创建纯色刷子_
           |  |
           |  |---[dll]------   FillRect
           |  |
           |  |---[dll]------   呼叫窗口函数地址_

调用的DLL命令:

.DLL命令 取设备场景_, 整数型, "user32", "GetDC", , 获取指定窗口的设备场景  指定窗口的设备场景句柄，出错则为0
    .参数 窗口的句柄, 整数型, , 将获取其设备场景的窗口的句柄。若为0，则要获取整个屏幕的DC;

.DLL命令 释放设备场景_, 整数型, "user32", "ReleaseDC", , ReleaseDC
    .参数 窗口句柄, 整数型, , hwnd，要释放的设备场景相关的窗口句柄
    .参数 设备场景, 整数型, , hdc，要释放的设备场景句柄

.DLL命令 BeginPaint, 整数型, "user32", "BeginPaint", , 准备一个画图窗
    .参数 hwnd, 整数型
    .参数 lpPaint, PAINTSTRUCT

.DLL命令 EndPaint, 整数型, "user32", "EndPaint", , 在指定窗口中标记图画结尾标志
    .参数 hwnd, 整数型
    .参数 lpPaint, PAINTSTRUCT

.DLL命令 选入设备场景_, 整数型, "gdi32.dll", "SelectObject", , SelectObject
    .参数 场景句柄, 整数型, , hdc
    .参数 对象句柄, 整数型, , hobject

.DLL命令 DeleteObject, 整数型, "gdi32.dll", "DeleteObject", , DeleteObject
    .参数 对象句柄, 整数型, , hObject,一个GDI对象的句柄

.DLL命令 SetWindowLongA, 整数型, "user32", "SetWindowLongA", , 在窗口结构中为指定的窗口设置信息  指定数据的前一个值
    .参数 窗口句柄, 整数型, , hwnd，欲为其取得信息的窗口的句柄
    .参数 窗口信息值, 整数型, , nIndex，请参考GetWindowLong函数的nIndex参数的说明
    .参数 窗口信息新值, 整数型, , dwNewLong，由nIndex指定的窗口信息的新值

.DLL命令 创建设备位图_, 整数型, "gdi32", "CreateCompatibleBitmap"
    .参数 设备场景句柄, 整数型
    .参数 宽度, 整数型
    .参数 高度, 整数型

.DLL命令 复制场景位图_, 整数型, "gdi32.dll", "BitBlt"
    .参数 目标设备场景, 整数型, , hDestDC,目标设备场景
    .参数 目标横坐标, 整数型, , x,对目标设备场景中目标矩形左上角位置进行描述的那个点
    .参数 目标纵坐标, 整数型, , y,对目标设备场景中目标矩形左上角位置进行描述的那个点
    .参数 传输图像宽度, 整数型, , nWidth,欲传输图象的宽度
    .参数 传输图像高度, 整数型, , nHeight,欲传输图象的高度
    .参数 源设备场景, 整数型, , hSrcDC,源设备场景。如光栅运算未指定源，则应设为0
    .参数 源横坐标, 整数型, , xSrc,对源设备场景中源矩形左上角位置进行描述的那个点
    .参数 源纵坐标, 整数型, , ySrc,对源设备场景中源矩形左上角位置进行描述的那个点
    .参数 光栅运算方式, 整数型, , dwRop,传输过程要执行的光栅运算

.DLL命令 创建内存场景_, 整数型, "Gdi32", "CreateCompatibleDC"
    .参数 设备场景句柄, 整数型

.DLL命令 删除设备场景_, 整数型, "gdi32.dll", "DeleteDC"
    .参数 设备场景句柄, 整数型, , hdc，将要删除的设备场景

.DLL命令 创建纯色刷子_, 整数型, "gdi32.dll", "CreateSolidBrush"
    .参数 颜色值, 整数型, , crColor，颜色值

.DLL命令 FillRect, 整数型, "user32.dll", "FillRect", , FillRect,用指定的刷子填充一个矩形
    .参数 设备场景, 整数型, , hdc，设备场景的句柄
    .参数 填充区域, RECT, , lpRect，对填充区域进行描述的一个矩形，采用逻辑坐标
    .参数 刷子句柄, 整数型, , hBrush，欲使用的刷子的句柄

.DLL命令 呼叫窗口函数地址_, 整数型, "user32.dll", "CallWindowProcA"
    .参数 前一窗口函数地址, 整数型
    .参数 窗口句柄, 整数型
    .参数 消息值, 整数型
    .参数 附加参数1, 整数型
    .参数 附加参数2, 整数型
